產品型號: TP34-SI

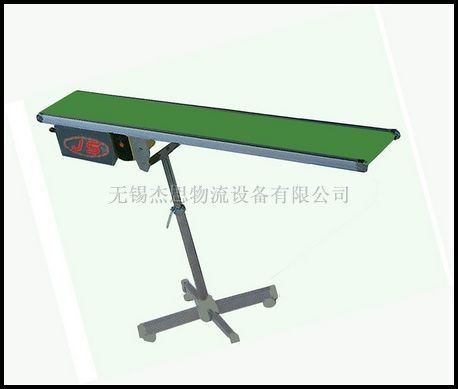

產品名稱:34型標準皮帶輸送機
產品特點：使用34mm鋁合金框架；驅動部使用鋁合金同步輪、同步帶傳動；皮帶使用具有靜音效果和耐磨性優良的通用皮帶；驅動部使用可調整結構；驅動部左右側安裝板為壓鑄鋁合金結構。具有質輕、外形美觀、精度高、靜音性、耐久性、無油脂污染等優點。
>>說明
1.定速：1.9～45m/min
2.變速：0.13～50m/min；
3.幅寬: 100mm～600mm；
4.搬送能力: max約30kg。
>>仕様

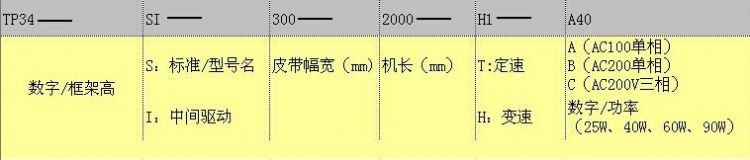

型號標示
標準仕樣 （単位 mm）

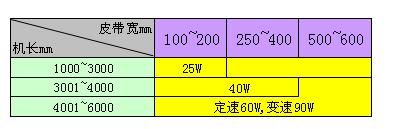

標準設定電機功率表

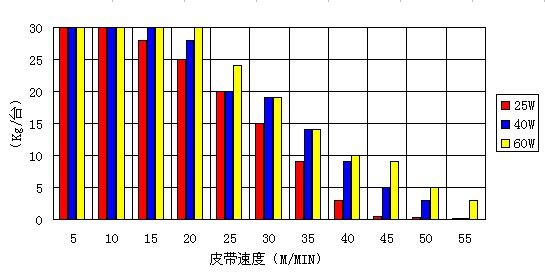

搬送能力（定速）
皮帶速度表
| 減 速 比 | 速度記號 | 定速(m/min) 50/60Hz | 速度記號 | 変速(m/min) 50?60Hz | |||||
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13～2.5 | |||||
| 1/150 | T2 | 2.3/2.7 | H2 | 0.15～3.0 | |||||
| 1/120 | T3 | 2.8/3.4 | H3 | 0.19～3.8 | |||||
| 1/100 | T4 | 3.4/4.1 | H4 | 0.23～4.5 | |||||
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26～5.1 | |||||
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31～6.1 | |||||
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38～7.6 | |||||
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46～9.1 | |||||
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63～12.6 | |||||
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76～15.2 | |||||
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91～18.2 | |||||
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27～25.3 | |||||
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52～30.4 | |||||
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82～36.4 | |||||
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53～50.6 | |||||
注：
*定速皮帶速度計算依據：減速電機轉速1500/1800rpm（50/60Hz）、驅動滾筒直徑φ76.3、驅動効率95%。
*変速皮帶機速度計算依據：減速電機轉速2000rpm（50?60Hz）、驅動滾筒直徑φ76.3、驅動効率95%。
*如果需要正確的速度，推薦使用變速形式。
>>放大圖紙請點擊附件
TP34皮帶機圖紙
